Enteco E7060

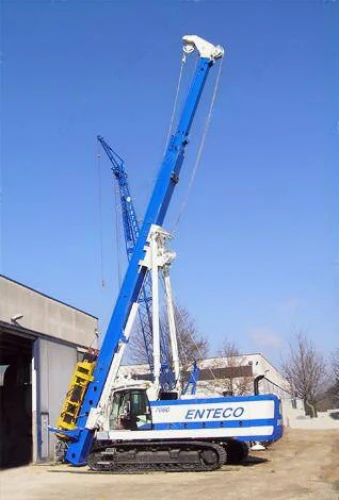

Сваебойная установка ENTECO E7060
Сваебойные установки ENTECO рассчитаны на работу с дизельными и гидравлическими молотами для забивки железобетонных и стальных свай весом до 15 тонн. Штатное оснащение сваебойной установки позволяет забивать сваи длинной до 18 метров а при монтаже удлинителя мачты, вплоть до 22 метров.
Основным направлением серии Е7000 является забивка свай, но философия Enteco подразумевает создание многофункциональных буровых установок поэтому серия Е7000 может быть оснащена ротором для производства работ по технологиям: CFA-непрерывный полый шнек, буронабивные сваи в обсадной трубе, Soil Displacement- раскатка скважин, DTH-погружной пневмоударник, Double rotary- Двухроторное бурение, Soil Mixing –смешивание грунтов, Стена в грунте.
Система контроля и регистрации данных обеспечивает машиниста оперативной информацией о процессе забивки сваи, выводя на дисплей данные по отклонениям сваи от оси бурения, силе и скорости удара.
Конструкция сваебойной установки Е7060 позволяет изменять угол наклона мачты до 45° и производить забивку наклонных свай.
Специальная система запатентованная компанией Enteco предохраняет тросы от превышения допустимого угла провисания при движении забивных свай в любом наклоне.
Возможность смещения мачты позволяет выполнять позиционирование из кабины оператора. Рама всех моделей рассчитана на установку двух гидравлических опор повышающих устойчивость машины и силу тяги на инструменте.
Технический отдел ENTECO всегда готов спроектировать оборудование под конкретные требования заказчика.
Основные особенности сваебойной установки:
•Рабочий вес ( без молота) – 65 тонн
•Максимальный вес молота – 15 тонн
•Максимальная длина сваи – 22 метра
•Широкий диапазон наклона мачты как в продольной так и в поперечной плоскости
•Телескопическая мачта раздвигается на 7 метров
•Стрела может перемещаться относительно установки, вперёд на 1500 мм, противовес выдвигается назад на 1500 мм, в результате база буровой установки увеличивается на 3000 мм, смещая центр тяжести вниз и увеличивая устойчивость сваебойной установки
•Наличие задних аутригеров, делает установку более устойчивой.
•Буровая установка может перевозиться на трале вместе с молотом
Двигатель Caterpillar C13 ACERT мощностью 328 кВт (440 л. с.), установленный в продольном направлении за кабиной, доступен для проведения технического обслуживания и ремонта.
Современная и мощная гидравлическая система, способна обеспечить работу установки под высокими нагрузками и гарантировать надёжность.
Технические характеристики сваебойной установки:
•Рабочий вес без молота – 65 000 кг
•Рабочий вес с молотом – 80 000 кг
•Максимальный вес молота – 15 000 кг
•Максимальная длина сваи с удлинителем стрелы – 22 метра
•Вертикальное перемещение мачты – 1800 мм
•Вертикальное перемежение телескопической части стрелы – 7000 мм
•Горизонтальное перемещение мачты – 1500 мм
•Горизонтальное перемещение противовеса - 1500 мм
•Вес противовеса – 8000 кг
•Наклон мачты вперёд – (+25°)
•Наклон мачты назад – (-45°)
•Наклон мачты вбок – (° ±15°)
•Ширина ходовой части- 3000/4500 мм
•Ширина траков – 900 мм
•Мощность лебёдки для молота- 240 кН
•Мощность вспомогательной лебёдки – 120 кН
•Дизельный двигатель - CATERPILLAR C9 ACERT C13 ACERT 440 л/с
