Автоматизированный комплекс лазерной резки IRONMAC 3015MK2 (1530Р RAYCUS 6000W) (M)

Автоматизированный комплекс лазерной резки IRONMAC 3015MK2 (1530Р RAYCUS 6000W) (M)

Преимущества:

• Прочная станина с ЧПУ-обработкой;
• Алюминиевый портал аэрокосмического стандарта;
• Двухуровневая система смены паллет;
• Полностью закрытая защитная кабина;
• Автоматическая система смазки;
• Энергоэффективный чиллер.

Стандартная комплектация:

Рабочая зона обработки 3000 x 1500 мм + сменный стол + кабинетная защита;

Лазерный источник Raycus CE 6000 Вт;

Привод X, Y Рейка-шестерня YYC (Тайвань);

Редуктор Motovario (Франция);

Сервоприводы FUJI (Япония);

Направляющие по осям HIWIN (Тайвань);

Лазерная головка: BOCI BLT421 (FS CUT) с автофокусом;

Пневматические элементы SMC;

Электрические компоненты Schneider (Франция);

Чиллер S&A (Китай);

Система управления CYPCUT 4000E;

Беспроводной пульт управления;

Система автоматической смазки;

Поддоны для сбора мелких отходов;

Вытяжной вентилятор;

Зональная вытяжка;

Стабилизатор напряжения;

Стартовый комплект ЗИП.

Конструктивные особенности:

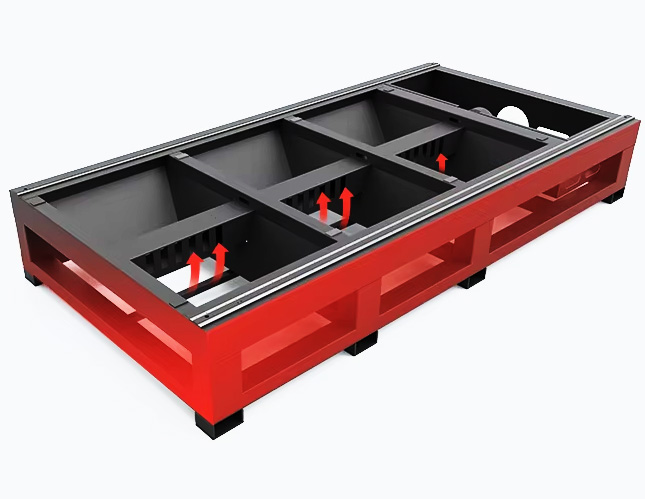

Конструкция станины

Станина с цельносварной конструкцией изготавливается из толстостенных труб и усилена в местах сопряжений и крепления направляющих. После сварки конструкционные элементы проходят процедуру обжига для снятия остаточных напряжений.

Механическая обработка деталей выполняется на современных портальных станках с числовым программным управлением (ЧПУ). Этот технологический процесс гарантирует высокую точность и стабильность конструкции станка на протяжении всего срока службы.

Такая конструкция обеспечивает максимальную надежность, высокую прочность и отсутствие вибраций и крутильных напряжений в течение всего времени эксплуатации.

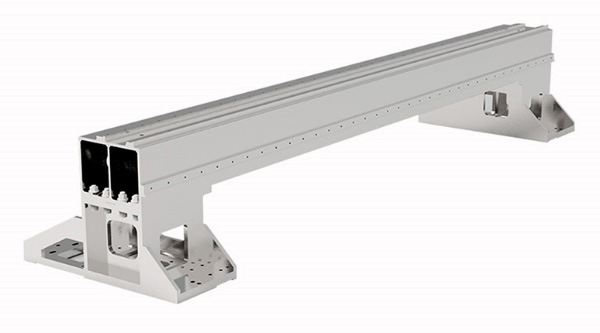

Алюминиевый портал 3-го поколения

Изготовлен в соответствии с аэрокосмическими стандартами и формируется методом экструзионного прессования с усилием 4300 тонн. После проведения процесса старения, прочность балки портала достигает уровня жесткости 6061 Т6, что является самым высоким показателем прочности среди всех портальных конструкций.

Авиационный алюминий обладает многими преимуществами:

• Высокая прочность (после обработки старением достигается уровень прочности 6061 Т6);
• Хорошая прочность на растяжение (данная разновидность алюминия обладает отличной прочностью и стойкостью к износу);
• Легкий вес;
• Коррозионная стойкость (продлевает срок службы изделий)

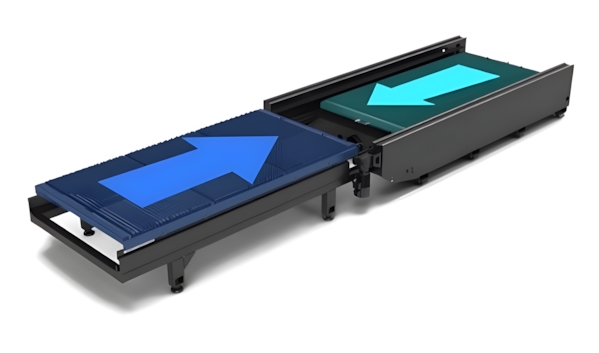

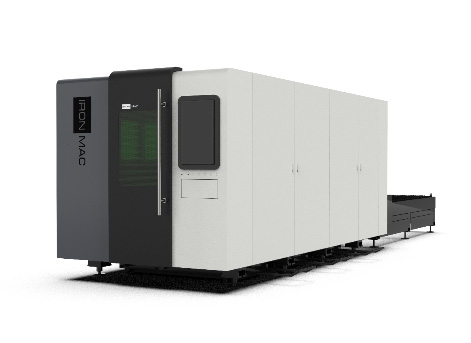

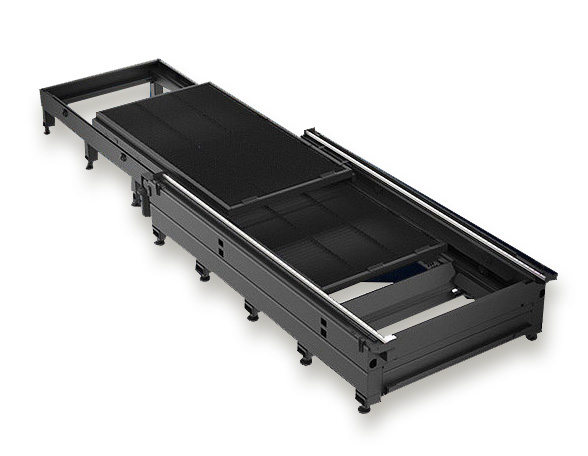

Кабинетная защита и сменные паллеты

Кабинетная защита - Полностью закрытая система обеспечивает безопасность оператора и защищает их от лазерного излучения и разлетающихся частиц. Кабина также снижает уровень шума и предотвращает проникновение пыли.

В данном станке используется двухуровневая смена паллет (верхняя и нижняя), для управления которой применяется инвертор. Инвертор отвечает за контроль работы обменного двигателя, что позволяет машине оперативно и эффективно осуществлять смену платформ. Благодаря этому обмен платформ происходит с высокой скоростью, обеспечивая бесперебойную и продуктивную работу оборудования.

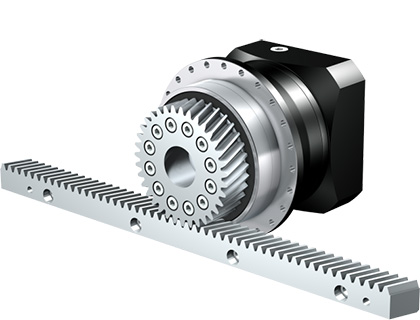

Зубчатые рейки и шестерни

Тайваньская компания YYC – один из ведущих производителей зубчатых реек и шестерен, известных высоким качеством, точностью и надежностью. Они востребованы в станкостроении, автоматизации и машиностроении.

Особенности продукции YYC:

• Косозубая рейка и шестерня - плавный и бесшумный ход, снижение вибраций, важное для высокоточных машин;
• Высокая точность - современные технологии обработки обеспечивают минимальные допуски;
• Повышенная скорость обработки - дизайн и материалы позволяют достигать высоких скоростей;
• Долговечность - высокая износостойкость и надежность;

Преимущества использования продукции YYC:

• Повышение эффективности (увеличение производительности и скорости обработки);
• Качество конечного продукта (сохранение высокого качества при высокой скорости);
• Надежность (проверенная продукция высокой производительности в разных условиях).

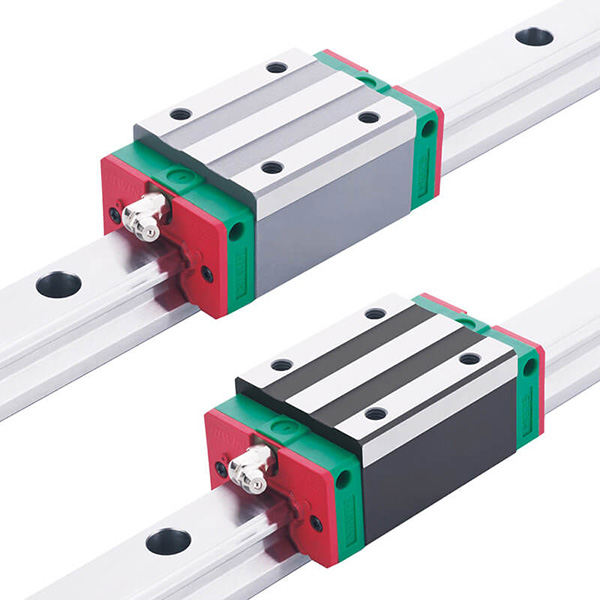

Профильные направляющие HIWIN

Тайваньские квадратные направляющие HIWIN. Наши направляющие увеличивают жесткость и уменьшают трение, что, в свою очередь, повышает скорость работы и увеличивает эффективность труда.

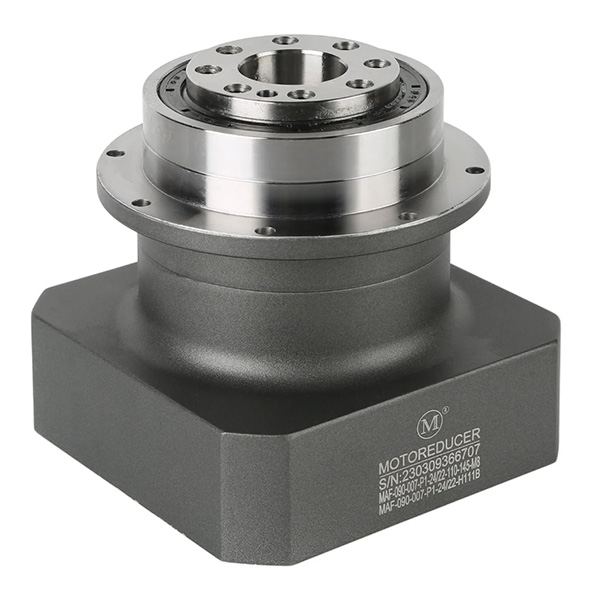

Планетарный редуктор Motovario (ФРАНЦИЯ)

• Срок службы: 100 000 часов
• Более стабильный и экономичный
• Не требует технического обслуживания
• Надежная и прочная конструкция
• Повышенная эффективность

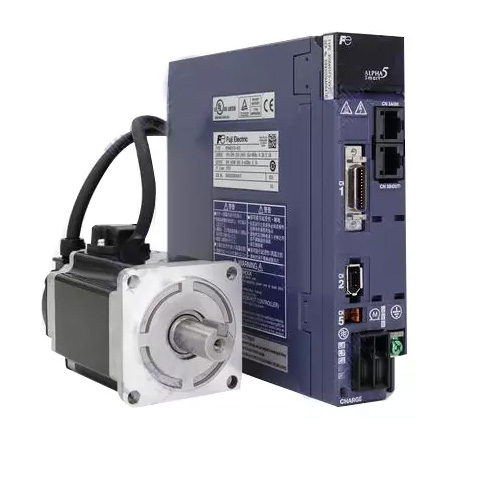

Сервомоторы FUJI (Япония)

Преимущества:

• Ось X: 1000 Вт
• Ось Y: 1300 Вт
• Ось Z: 400 Вт

Производительность:

• Ось X: 1000 Вт для высокой точности и скорости.
• Ось Y: 1300 Вт для быстрой работы.
• Ось Z: 400 Вт для стабильности.

Точность и стабильность:

• Высокая скорость и точность движений.
• Плавные и точные перемещения.

Надежность и долговечность:

• Увеличенный срок службы.
• Сниженная вероятность поломок.

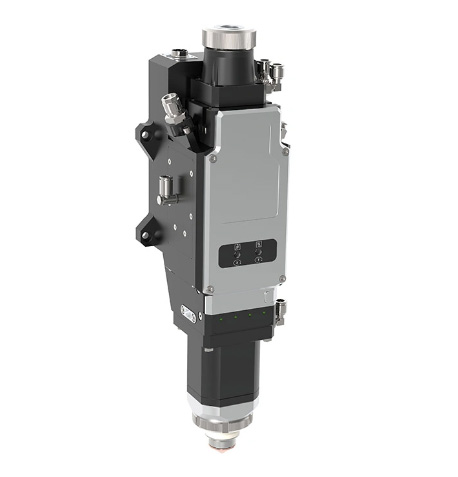

Режущая лазерная головка BOCI BLT421 с автофокусом

Новое поколение режущих головок с автофокусировкой (BLT421 ≤ 6кВт) от компании FSCUT BLT421 оснащены встроенным сервоприводом, который позволяет регулировать положение фокусирующей линзы в диапазоне ± 50 мм. Эти головки имеют водяное охлаждение, систему защиты оптики от пыли, а также датчик контроля высоты. Модульная конструкция головок обеспечивает быструю замену оптических элементов и их простое обслуживание.

Характеристики:

• Фокусное расстояние: 100 - 200 мм
• Фокусировка: +50 ～ -50 мм
• Максимальное давление вспомогательного газа: ≤25 бар

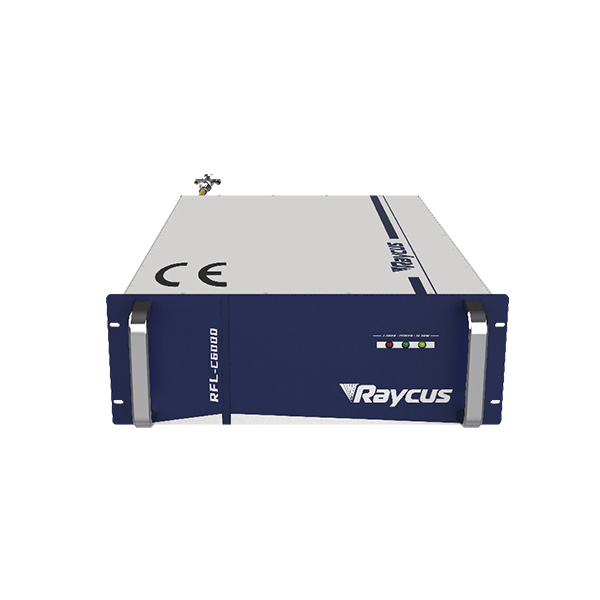

Источник лазерного излучения Raycus

Лазерный источник Raycus CE Лазерный источник, который мы используем, произведен авторитетной китайской компанией Raycus, специализирующейся на производстве лазерных излучателей.

Основные характеристики этого лазера включают: Повышенную фотоэлектрическую эффективность, Усовершенствованное и более стабильно работающее качество луча, Высокую устойчивость к высоким сопротивлениям, Оптимизированную систему передачи, основанную на оптоволокне второго поколения, Более стабильную и точную резку.

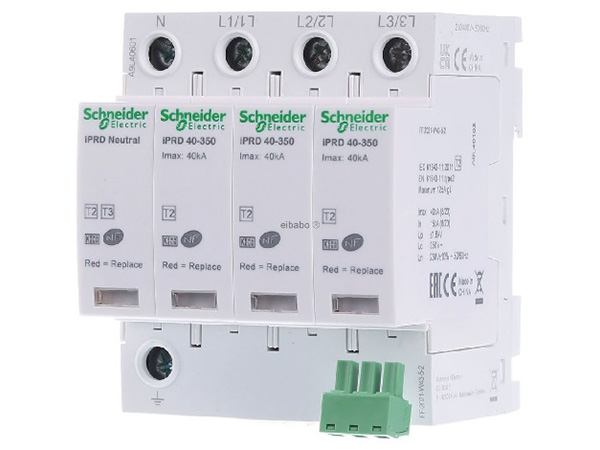

Электрические компоненты Schneider

Все наши электрические компоненты импортируются от известного производителя France Schneider. Продукция France Schneider известна своим высоким качеством и надежностью, поэтому мы уверены в долговечности и безопасности наших компонентов. Мы также уделяем большое внимание тому, чтобы все поставки были оригинальными и соответствовали самым высоким стандартам.

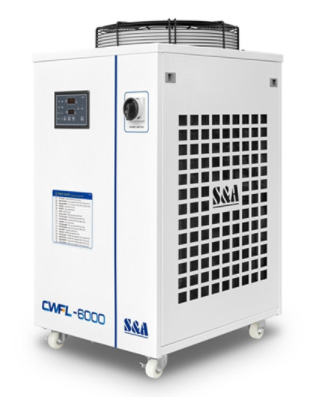

Чиллер охлаждения лазерной головки и источника

Основные характеристики:

• Автоматическое управление: Система автоматически регулирует работу чиллера и отображает температуру хладагента на дисплее.
• Охлаждение при превышении температуры: Чиллер включается, когда температура воды выше заданной, предотвращая перегрев.
• Автоотключение: при достижении установленной температуры система отключается, экономя энергию и увеличивая срок службы.

Дополнительные функции:

• Защита от перегрева: Механизмы предотвращения перегрева.
• Энергоэффективность: Решения для экономии энергии.

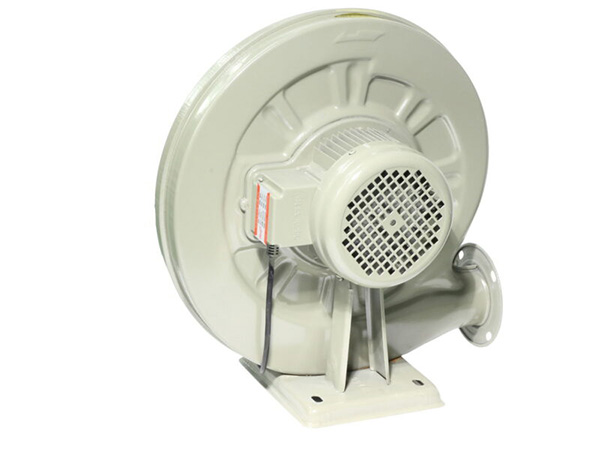

Вытяжной вентилятор

Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.

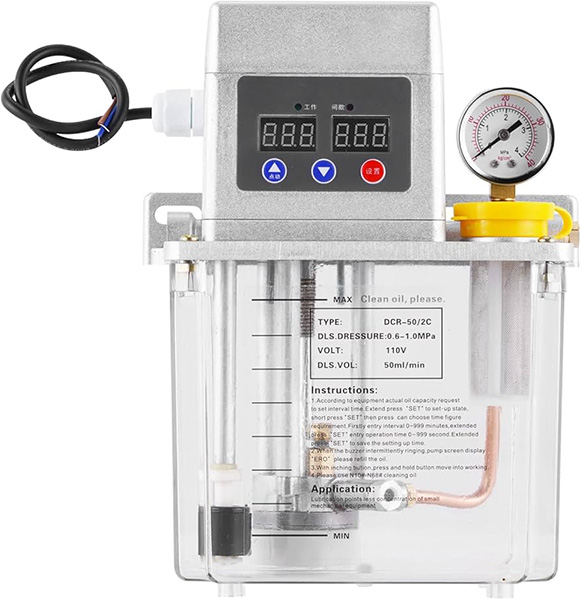

Автоматическая система смазки

Автоматическая система смазки позволяет настроить интервалы подачи смазки, предотвращая преждевременный износ узлов и потерю точности обработки.

Устройство оснащено емкостью для накопления смазывающей жидкости, для последующего распределения по системе.

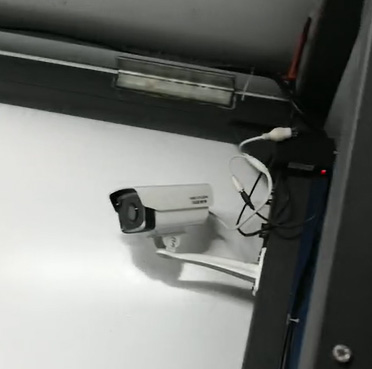

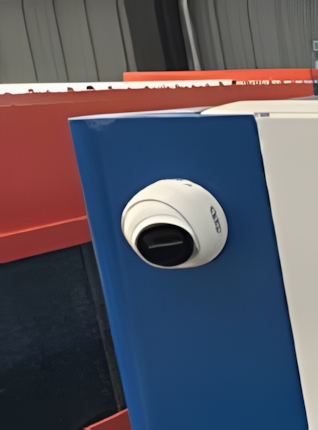

Камера слежения за зоной резки и сменной паллетой

Оборудование оснащено высококачественными камерами со слежением в режиме реального времени, которые передают изображение внутреннего состояния устройства, а также наружную обстановку в зоне погрузки/разгрузки листа на компьютер. Это позволяет пользователю отслеживать процессы, происходящие внутри оборудования, особенно динамику резки, и убедиться в безопасности работы сменных паллет для персонала.

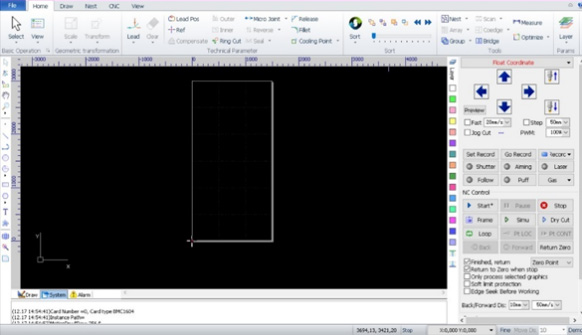

Система управления CYPCUT на русском языке

CYPCUT 4000Е (РУСИФИКАЦИЯ) — это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

• Назначение:
• IRONMAC 3015MK2 — автоматизированный лазерный станок с мощью 6 кВт, оснащённый системой защиты и возможностью смены паллет. Это современное технологическое решение для быстрого и высокоточного раскроя материалов в условиях промышленного производства.
• Высокая мощность лазера и передовые инженерные разработки обеспечивают стабильно высокий уровень производительности наряду с повышенной безопасностью и удобством эксплуатации.
• Области применения:
• Станок применяется в следующих отраслях промышленности:
• - машиностроение,
• - авиастроение,
• - космонавтика,
• - автомобилестроение,
• - пищевое производство,
• - металлургия,
• - нефтегазовая отрасль,
• - мебельное производство.
