Форматно-раскроечный станок Filato FL-3200F

Форматно-раскроечный станок Filato FL-3200F

Преимущества:

• Доступный станок с наклоном пил;
• Надежная роликовая каретка;
• Большие столы справа и на выходе детали;
• Система полуавтоматической смазки.

Конструктивные особенности:

Массивная станина

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

Роликовая каретка

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Ролики качения большого диаметра гарантируют плавность и легкость хода каретки при любых нагрузках. На сегодняшний день такой тип каретки наиболее распространен, надежен, долговечен и практически не требует технического обслуживания.

Пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный пропил и надежность узла.

Регулировка подрезки

Соосность подрезной пилы относительно основной осуществляется с помощью специального маховичка по принципу винт - гайка. Отсутствие промежуточных передаточных элементов позволяет точно настроить узел, а также, сохранить настройку.

Система смазки

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих,которые отвечают за подъем / опускание пильных агрегатов.

Большой опорный стол

Оснащен закатным роликом для удобства работы с полноформатными листами и имеет размеры 1250 х 630 мм. Подвижная центральная опорная планка имеет длину 1000 мм и создает дополнительную опорную площадь.

Жестко фиксированная поперечная линейка

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90° к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

Телескопическая опора

Телескопическая опора шириной 320 мм и массивные кронштейны крепления к станине обеспечивают жесткость конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя.

Дополнительные столы

Дополнительный стол справа размером 1250 х 600 мм и стол на выходе заготовки размером 720 х 630 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и снижая процент брака.

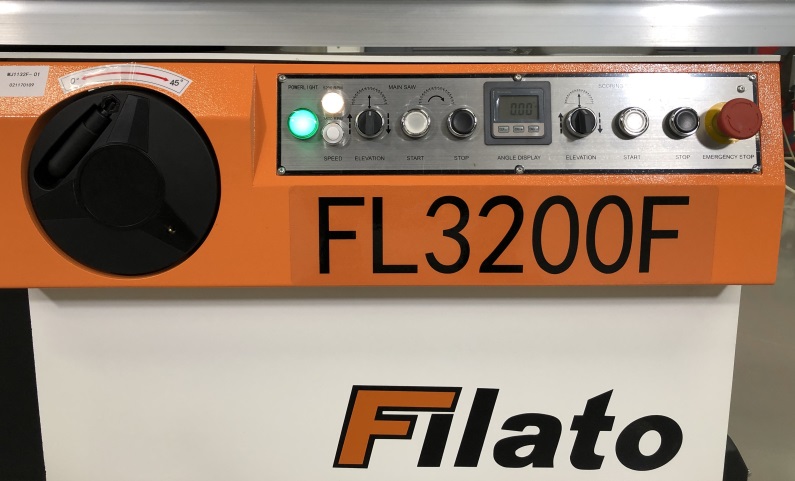

Пульт управления

Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пил, которые регулируются при помощи электромотора. Угол наклона удобно регулируется с помощью маховика на передней панели станка. Значение угла отображается в реальном времени на электронном дисплее с точностью 0,1 мм. На панели установлена кнопка аварийной остановки станка.

Упор для угловых резов

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

Система смазки

Для обеспечения долговечности в конструкции станка реализована система полуавтоматической смазки направляющих, которые отвечают за подъем / опускание пильных агрегатов.

Электрошкаф

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.

Габаритные размеры:

Раскрой одного листа и раскрой листа под наклоном:

Назначение:
