Оптоволоконная установка лазерного раскроя KMT L1 PRO

Оптоволоконная установка лазерного раскроя KMT L1 PRO

Преимущества:

• Лазерный источник Raycus;
• Линейные направляющие T-win (Тайвань);
• Пневматические элементы SMC (Япония);
• Режущая голова Raytools BM06K.

Резонатор (лазерный источник)

Raycus (Китай) Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча.

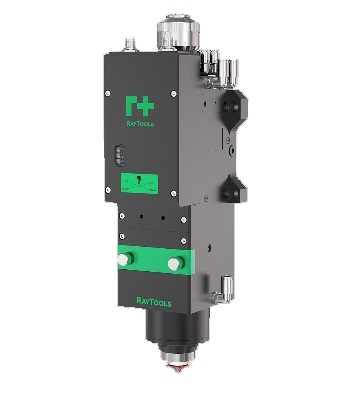

Режущая голова RAYTOOLS (Швейцария)

Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.

Серводвигатель FUJI (Япония)

• ось X 2 х 750 Вт FUJI (Япония)
• ось Y 1 х 750 Вт FUJI (Япония)
• ось Z 1 х 400 Вт FUJI (Япония)

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.

Система ЧПУ (CAD-CAM ПО)

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

Привод X,Y - рейка-шестерня YYC (Тайвань)

Высокая точность, долговечность, закаленная и шлифованная сталь.

Привод Z - прецизионная ШВП TBI (Тайвань)

Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.

Редуктор SHIMPO (Япония)

Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.

Высокоточные линейные направляющие HIWIN (Тайвань)

Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.

Электрические элементы SHNEIDER (Франция)

Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.

Пневматические элементы SMC (Япония)

Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.

Станина

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.

Портал

Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации.

Система автоматической смазки

Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости.

Чиллер охлаждения HAN'S / S&A

Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне.

Конструктивные особенности:

Cтанина

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.

Пожизненное обслуживание.

Это обеспечивает точность работы станка в течение длительного времени и не деформируется в течение всего срока эксплуатации.

Более высокая точность.

Литой чугунный корпус обладает высокой стабильностью, не имеет себе равных среди других материалов и конструкций. Использование графитового чугуна в качестве сырья надолго сохраняет точность станка и остается неизменной на протяжении 50 лет. Черновая, тонкая и сверхтонкая обработка импортного портального обрабатывающего центра гарантирует выполнение требований к точности обработки корпуса станка.

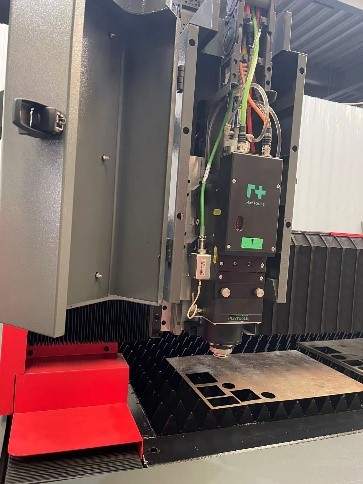

Режущая голова RAYTOOLS BM06K

Новая модель лазерных голов BM06K (замена BM114S), предназначена для промышленных оптоволоконных лазеров мощностью 4-6 кВт.

Назначение:

Станок L1 PRO предназначен для высокоточной бесконтактной лазерной обработки различных металлических материалов.

Данная модель рассчитана на эксплуатацию в течение одной-двух смен и оснащена стандартизированными элементами конструкции, такими как лазерный резонатор, головка для лазерной резки и стойка числового программного управления (ЧПУ). Полный перечень комплектующих доступен в разделе "Комплектация".

L1 PRO относится к серии станков KMT и обладает рабочими параметрами: зона обработки размером от 3000×1500 мм, масса оборудования достигает 2800 кг, скорость перемещения портала составляет 70–100 метров в минуту. Максимальная толщина обрабатываемого материала стандартной версии – до 25 мм.

Оптоволоконный лазерный станок L1 PRO является универсальным решением для отраслей, занимающихся производством кухонной посуды, шкафов-купе, корпусов приборов и других изделий из металла.

Сферы применения:

- Космос и авиация;
- Автомобилестроение;
- Производство продуктов питания;
- Металлургия;
- Нефтяная и газовая отрасли;
- Мебель и декор;
- Другие сферы промышленности.

Типичные задачи в разных областях:

Металлообработка

- Резка листового металла (нержавейка);
- Точная обработка листов толщиной до 10 мм;
- Художественное оформление металлическими узорами.

Производство пищевых товаров

- Оборудование для пивоваренных заводов;
- Устройства для молочной индустрии;
- Алюминиевые пластины;
- Декоративная художественная резка.

Нефтегазовая отрасль

- Обработка латунных труб;
- Резка профильных элементов;
- Работа с металлическими конструкциями различного назначения.
